Dimensions
- Dimensions de la table : 2800 x 1000 mm
- Nombre d'encoches en T : 5
- Dimensions des rainures en T : 22 mm
Traversées de l'axe
- Course de l'axe X : 2500 mm
- Course de l'axe Y : 1000 mm
- Course de l'axe Z : 1500 mm
- Capacité verticale (CV) : 96 / 1596 mm

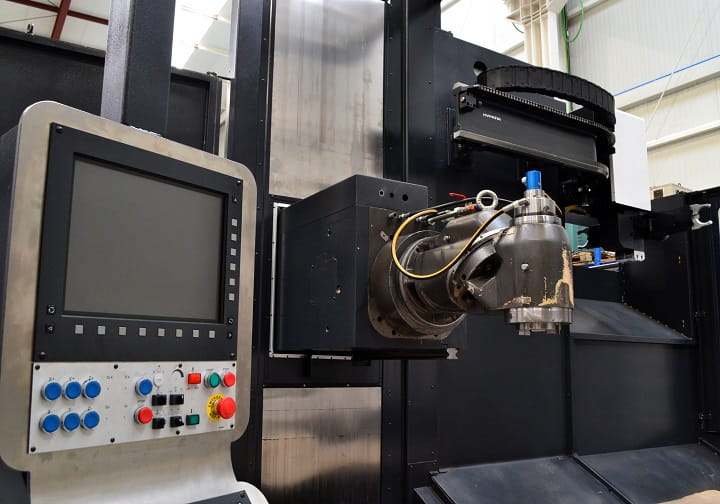

Tête de fraisage
- Type de tête : Manuelle universelle (U22) ( Option : nouvelle tête UDG à indexation automatique, tous les 2,5º)
- Système de serrage d'outils : hydraulique
- Nez conique : ISO 50 (DIN 69871) / Tirette : DIN 69872
- Plage de vitesse : 20-3000 tr/min
- Puissance de broche : 22 kW
débits d'alimentation
- Vitesses d'avance : 5000 mm/min
- Vitesses d'avance rapide (X, Y, Z) : 20 000 mm/min
Poids et dimensions
- Poids maximal supporté par la table : 6000 kg
- Poids approximatif de la machine : 23 000 kg
- Dimensions approximatives de la machine : 7750 x 4400 x 3500 mm
Accessoires

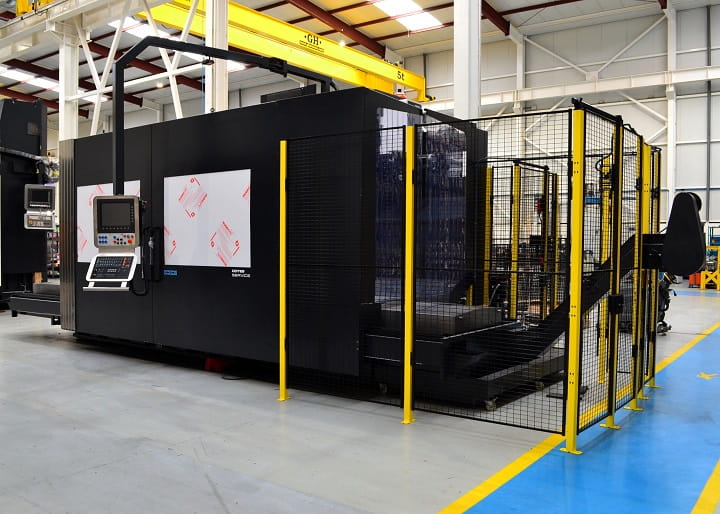

- Protection : 2 portes coulissantes et une nouvelle clôture périmétrique en grillage.

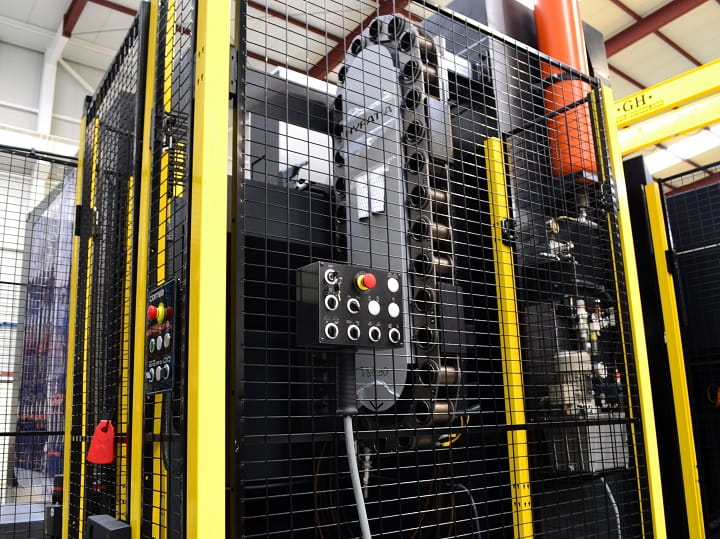

- Changeur d'outils automatique : Nouveau ATC-30
- Convoyeur à copeaux : 1 longitudinal arrière
- Volant électronique : HR-410
- Liquide de refroidissement : Haute pression externe et interne à travers la broche
|
